Bản vẽ thiết kế phòng Studio

Là một đơn vị uy tín trong lĩnh vực thiết kế và trang âm cho phòng thu, studio, trường quay ghi hình, đến nay Remak đã thực hiện hàng trăm dự án lớn nhỏ trên khắp các tỉnh thành, từ dự án sudio với quy mô nhỏ cho đến các trường quay của đài truyền hình trung ương như VTV, HTV, trung tâm thông tấn báo chí, v.v… Mới đây nhất là dự án thiết kế Studio cho một đơn vị tại Hà Nội.

Yêu cầu thiết kế:

Kích thước studio: 8600mm x 6300mm x 3200mm

Mục đích sử dụng: Phòng được sử dụng cho việc quay phim, chụp ảnh, ghi hình các chương trình nên cần chất lượng âm thanh và ánh sáng tốt, đạt chuẩn để hỗ trợ cho buổi ghi hình.

Phòng có khả năng cách âm, ngăn tiếng ồn từ bên ngoài truyền vào và từ bên trong truyền ra ngoài để không làm ảnh hưởng đến các chương trình thu âm.

Tường phải được làm từ các vật liệu có khả năng tiêu âm, chống âm vang vọng dội lại cũng như không làm ảnh hưởng đến chất lượng ánh sáng trong phòng.

Độ ồn nền trong phòng phải nhỏ hơn 30dB(A) trong mọi điều kiện hoạt động của phòng studio.

Thực tế khảo sát và phương án xử lý
Trước yêu cầu khắt khe từ chủ đầu tư, các chuyên gia âm thanh và kiến trúc sư của Remak đã tiến hành khảo sát, đo đạc thực tế studio cũ và đưa ra phương án thiết kế như sau:

- Tường: Remak lựa chọn phương án làm tường đôi cách âm với lớp cách âm giữa 2 lớp tường là tấm Remak® Acoustigard Rockwool. Phía trong lớp tường cách âm là lớp vách tường tiêu âm gồm cao su giảm chấn Remak® Soundoff Damping Mat, khung xương gỗ kết hợp bông tiêu âm chuyên dụng cho phòng sạch Remak® Acoustic Ecowhite dày 5cm, bề mặt tạo phẳng là gỗ tiêu âm Remak® Acoustic Wooden Perforated.

Lớp tường ngoài cùng Remak sử dụng tấm tiêu âm Remak® Acoustic Sonic với khả năng hấp thụ âm thanh trung và cao tần cực tốt, chịu va đập, chống cháy và rất sang trọng, tính thẩm mỹ cao.

- Trần: Do đặc thù trần có nhiều đường ống, thiết bị chiếu sáng, đèn Led quay phim chiếu sáng, ray treo đèn chạy nên việc xử lý tiêu âm thông thường lên trần không đạt hiệu quả về mặt thẩm mỹ. Chúng tôi đưa ra 2 giải pháp. Do tăng cường diện tích tiêu âm bề mặt nên phần trần có thể không cần thiết phải xử lý tiêu âm phức tạp. Phương án đầu tiên là trần bê tông để thô sơn đen để tránh hắt sáng. Giải pháp thứ 2 là làm một hệ trần cách âm hoàn toàn độc lập phía trên toàn bộ thiết bị như đường ống thông gió, thiết bị PCCC, đèn, ray treo đèn, điện v.v..

- Sàn nhà: Sàn nhà bê tông là mặt phẳng phạn xạ âm thanh chiếm diện tích lớn nên cũng cần xử lý. Cách đơn giản nhất là dùng thảm lót sàn để ngăn âm thanh phản xạ xuống nền nhà bê tông.

- Cửa: Đối với các phòng thu studio, cửa cũng là một trong những yếu tố quan trọng cần làm cách âm để tạp âm, tiếng ồn từ bên ngoài không làm ảnh hưởng đến chất lượng âm thanh của buổi ghi hình. Giải pháp cách âm cửa phổ biến cho các sudio hiện nay là dùng cửa cách âm chuyên dụng Remak Soundoff Door với khả năng cách âm 30Db cho mỗi lớp cửa.

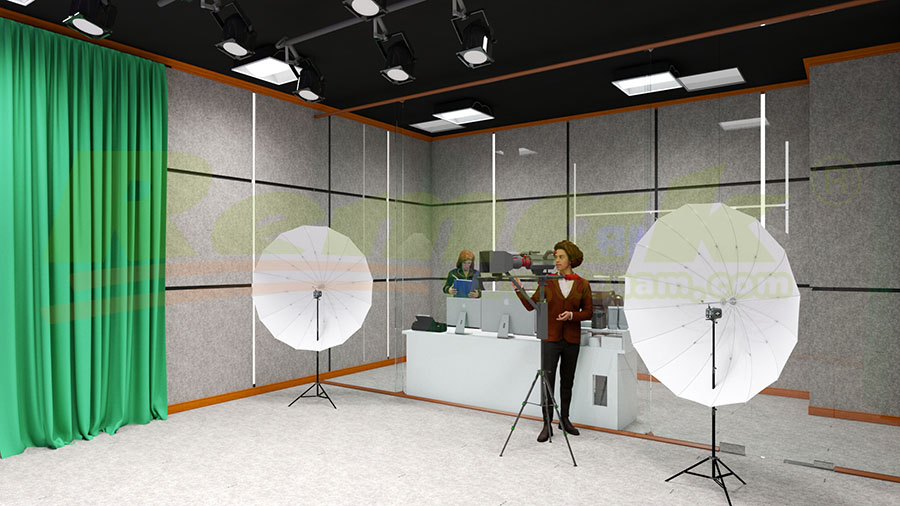

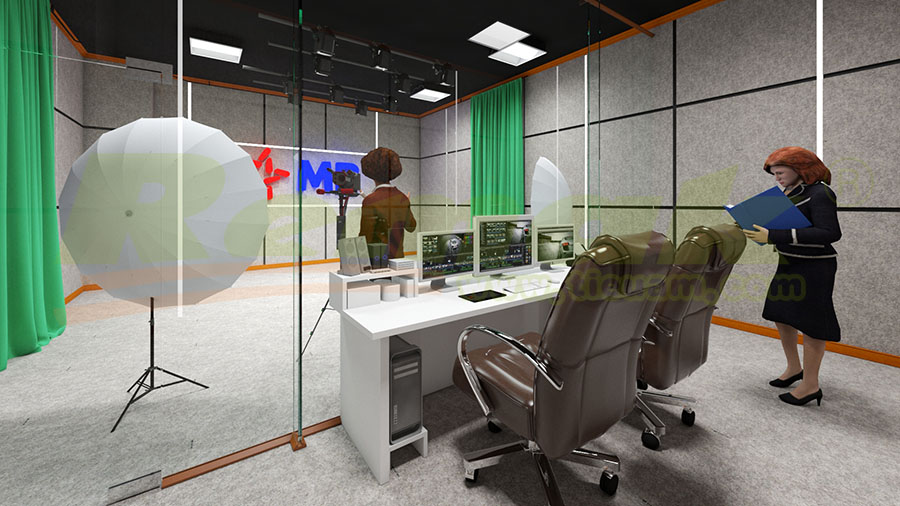

Dưới đây là một số hình ảnh 3D và bản vẽ của phòng thu studio được Remak lên ý tưởng thiết kế, mời các bạn tham khảo.



Phương án 1:

Phương án 1 lựa chọn vật liệu hoàn thiện gỗ tiêu âm trần thả khung xương nổi với tấm trần tiêu âm Remak® Acoustic Wooden Slotted, vách hoàn thiện gỗ tiêu âm Remak® Acoustic Wooden Linear. Giải pháp này là giải pháp kinh tế, hiệu quả sang trọng. Chất liệu gỗ phủ melamine có độ bền cao và khả năng tiêu âm cũng rất tốt.



Phương án 2

Phương án 2 lựa chọn vật liệu hoàn thiện gỗ tiêu âm trần thả khung xương nổi với tấm trần tiêu âm Remak® Acoustic Wooden Slotted, vách hoàn thiện gỗ tiêu âm Remak® Acoustic Wooden Linear kết hợp cùng với các mảng tiêu âm Remak® Acoustic Sonic. Giải pháp này là sự kết hợp hoàn hảo, cho dải tần hấp thụ âm thanh rộng, hiệu suất tiêu âm cao.

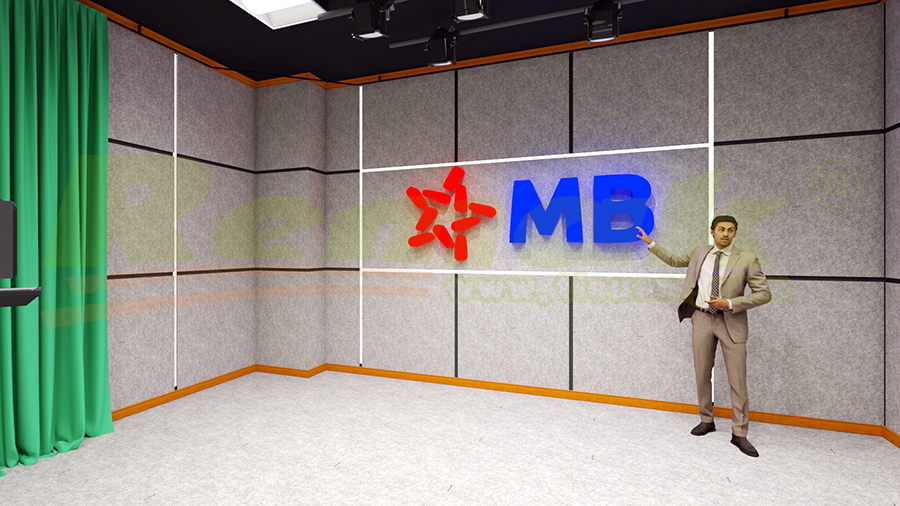

Phương án 3 (Phương án chốt cuối cùng)

Phương án 3 được đưa ra với vật liệu hoàn thiện mặt ngoài là tấm tiêu âm Remak® Acoustic Sonic, ưu điểm của vật liệu này là hấp thụ âm thanh trung, cao tần tốt. Bề mặt vật liệu mềm chịu va đập, dễ thi công, dễ tạo hình và màu sắc đa dạng.

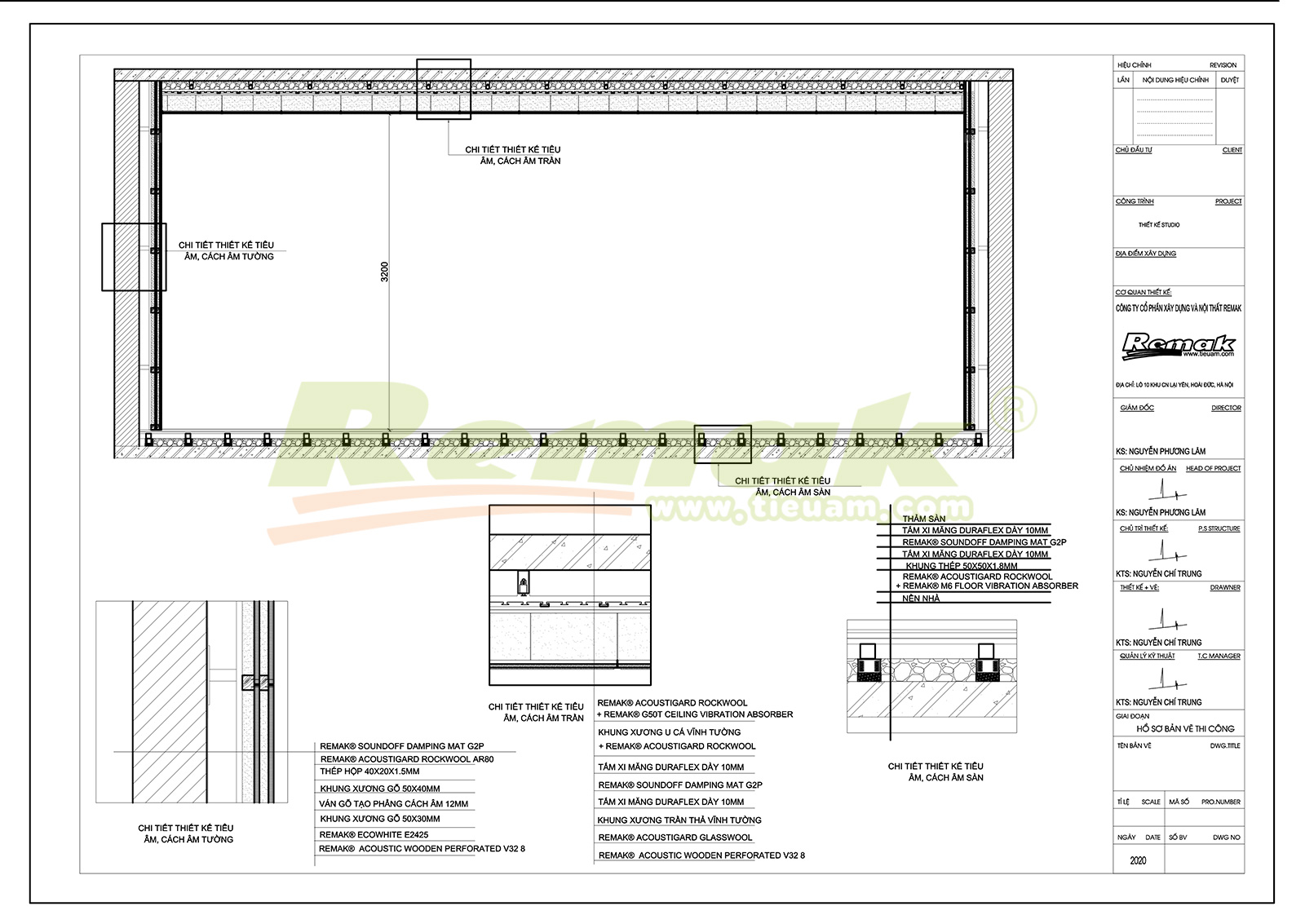

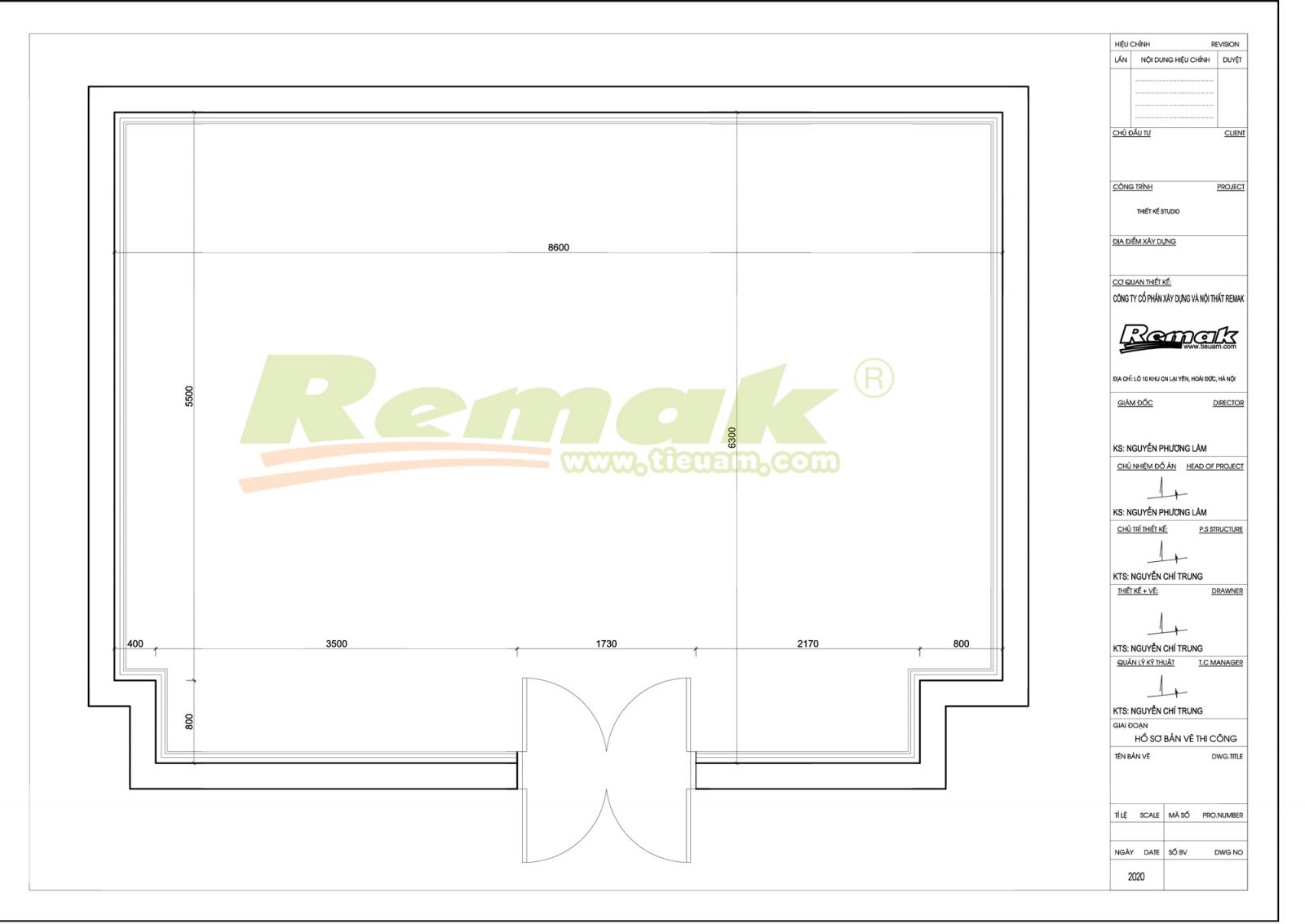

Bản vẽ mặt bằng thiết kế Studio





CHI-TIET-CAU-TAO-STUDIO-2

Tài bản vẽ: https://www.tieuam.com/download/banve/thiet-ke-studio.dwg

Chi tiết cấu tạo: https://www.tieuam.com/upload_images/files/CHI-TIET-CAU-TAO-STUDIO.pdf

Nếu cần hỗ trợ tư vấn, thiết kế phòng thu, trường quay, studio, quý khách vui lòng liên hệ với công ty Remak qua địa chỉ email: [email protected] để được trợ giúp.
