Bản vẽ thiết kế phòng test độ ồn thiết bị - Nhà máy Toshiba

Nhà máy thiết bị công nghiệp Toshiba Châu Á tại Biên Hòa - Đồng Nai đặt hàng chúng tôi tư vấn và lên phương án thiết kế, cung cấp và thi công lắp đặt hoàn thiện phòng đo độ ồn motor với yêu cầu khá khắt khe.

Để cải tiến chất lượng cho các sản phẩm trong thời gian tới, Toshiba Việt Nam đã lên kế hoạch thiết kế một phòng Test âm thanh mới vào tháng 8/2020. Và trong số hàng loạt các công ty thiết kế hiện nay ở nước ta, Toshiba Việt Nam đã tin tưởng và lựa chọn Công ty Cổ phần xây dựng và nội thất Remak làm đơn vị tư vấn và thiết kế phòng Test âm cho hãng.

Yêu cầu thiết kế:

- Mục đích sử dụng: Phòng được sử dụng cho mục đích kiểm tra độ ồn của motor và được xây dựng bằng nguyên vật liệu cách âm do nhà thầu chỉ định.

- Phòng có khả năng ngăn chặn nhiễu ồn từ bên ngoài, bên trong phòng phải gắn vật liệu tiêu âm nhằm ngăn sự phản xạ âm thanh của motor.

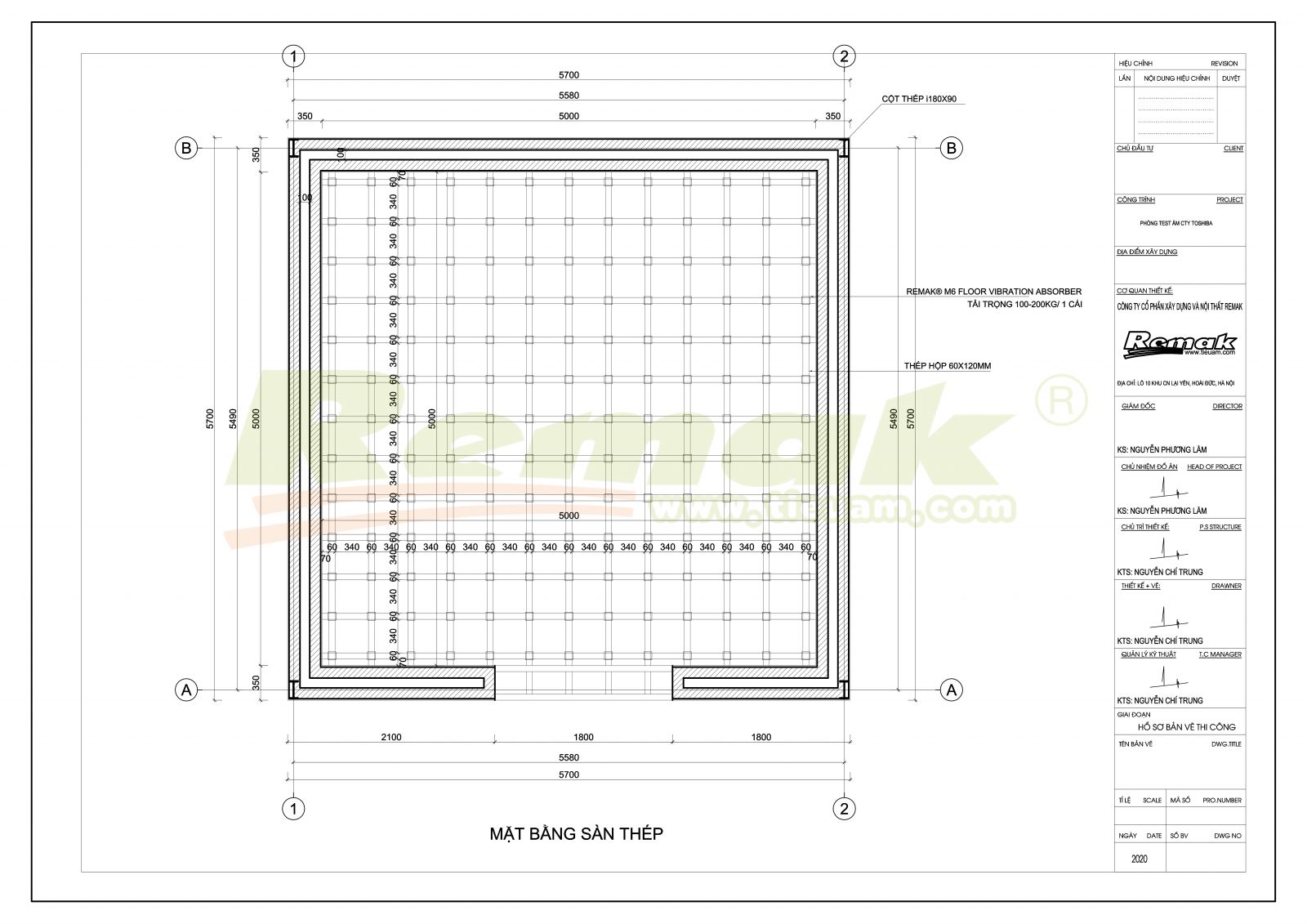

- Kết cấu phòng phải chắc chắn, không bị rơ lỏng, nền của phòng chịu được tải trọng 1.5 tấn/ 1m2.

- Tiêu chuẩn đối với độ ồn nền trong phòng phải nhỏ hơn 30 dB(A) trong mọi điều kiện hoạt động của nhà máy (trong điều kiện không có hoạt động của máy lạnh bên trong phòng).

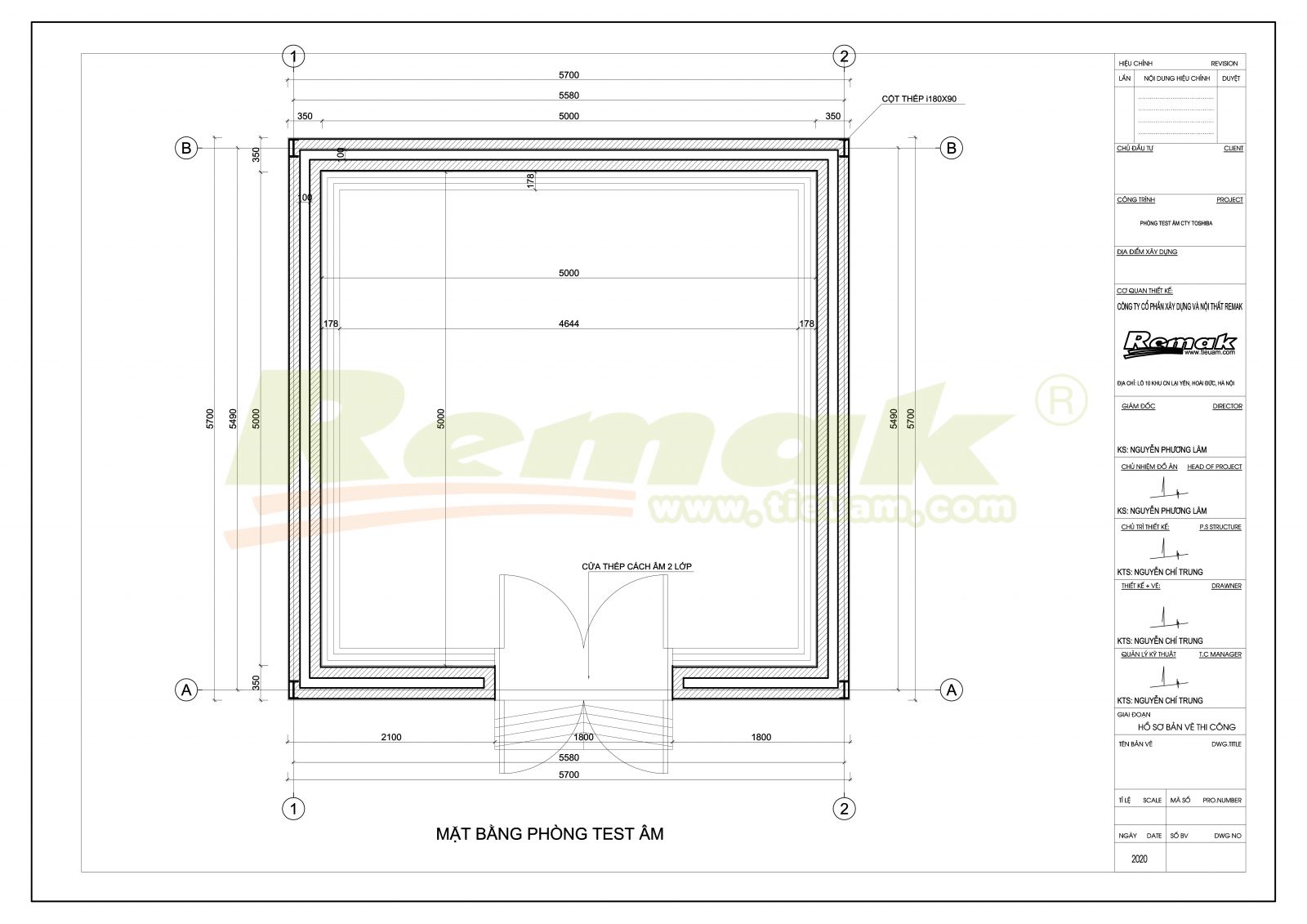

- Thể tích lọt lòng của phòng : 75 m3 ( Dài 5000 mm x Rộng 5000 mm x Cao 3000 mm )

- Cửa ra vào : 4.32 m2 (Cao 2400 mm x Ngang 1800 mm). Cửa phòng rộng để có thể dùng xe nâng tay vận chuyển motor vào phòng. Cửa phòng có ô kính 600mm x 600mm để có thể quan sát công việc từ bên ngoài.

- Thiết kế cửa sao cho xe nâng tay dễ dàng di chuyển motor tải trọng 1200 kg khi vào-ra.

Thực tế khảo sát

Sau khi khảo sát đo đạc thực tế, chúng tôi nhận thấy rằng vị trí dự kiến đặt phòng thử độ ồn motor nằm trong khu vực nhà xưởng sản xuất khá ồn, độ ồn trung bình ~ 80dB. Do vậy việc xây dựng phương án phòng cách âm cần được thiết kế tính toán kỹ càng, đảm bảo mọi kết cấu trần, vách, sàn, cửa có thể cách âm tối thiểu 50dB.

Chúng tôi lựa chọn phương án xây tường đôi cách âm, kết cấu mái thép sàn bên tông deck. Sử dụng đệm lò xo giảm chấn sàn, trần, vách kết hợp với các loại vật liệu và lớp tiêu âm một cách hợp lý.

Đối với hệ thống cửa cách âm là một yếu tố rất quan trọng vì âm thanh rất dễ bị lọt qua khe cửa. Vì vậy chúng tôi sử dụng phương án cửa thép cách âm 2 lớp đặc biệt, với độ dày mỗi cánh cửa lên đến 100mm và có khả năng cách âm lên tới 35dB cho mỗi lớp cách.

Hệ thống thông gió trong phòng cũng được thiết kế tính toán sao cho âm thanh không lọt qua đường ống thông gió, các cửa gió cấp và gió hồi đủ đảm bảo lưu lượng để không phát sinh tiếng ồn trên 30dB. Toàn bộ giàn lạnh và giàn nóng đều được lắp đặt bên ngoài phòng thử âm.

Dưới đây là một số mô hình 3D phòng test thiết bị motor  để bạn đọc tham khảo. Ngoài ra, bạn đọc có thể tải về bản vẽ trực tiếp.

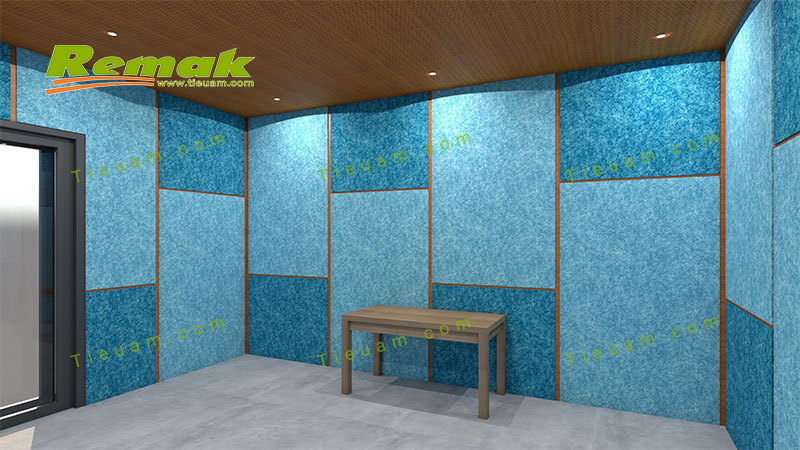

Phương án phối cảnh 1:

thiet-ke-tieu-am-phong-test-toshiba-anh-2

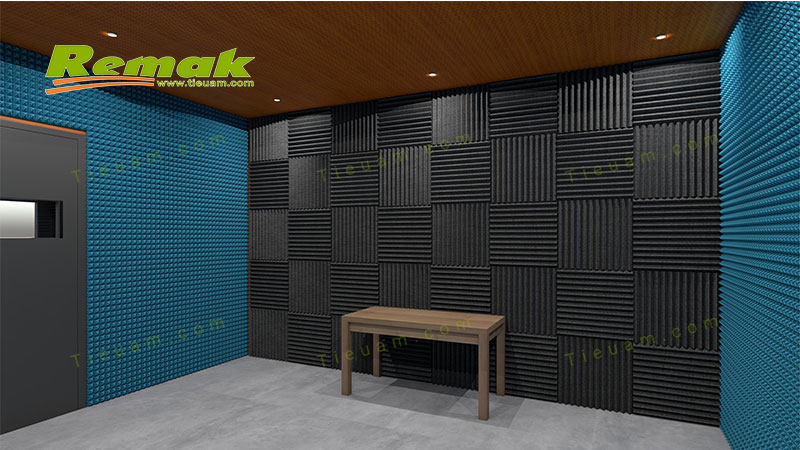

Phương án phối cảnh 2thiet-ke-tieu-am-phong-test-toshiba-anh-3

Tải bản vẽ: https://www.tieuam.com/download/banve/phong-test-TOSHIBA.dwg

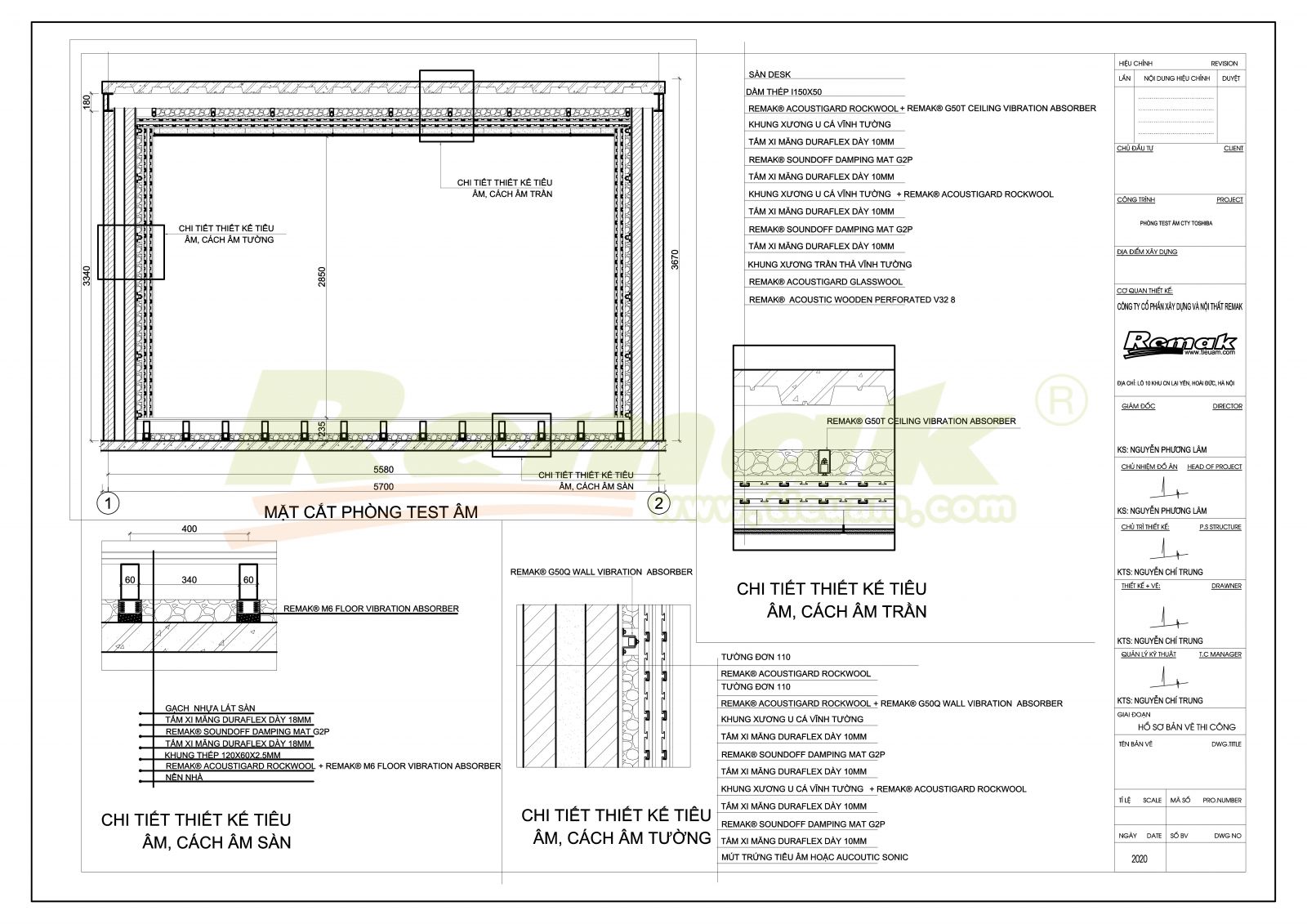

Chi tiết cấu tạo: https://www.tieuam.com/download/banve/PHONG_TEST_AM_TOSHIBA.pdf

Nếu bạn cần hỗ trợ tư vấn, thiết kế phòng cách âm, phòng test thiết bị vui lòng liên hệ chúng tôi qua email [email protected] để được trợ giúp.
